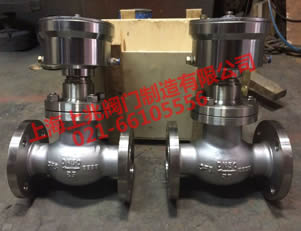

一，氣動緊急切斷閥 - 產品概述 QDQ421F-25P-100不銹鋼氣動 緊急切斷閥分為常開型和常閉型。它安裝在液氨中。當儲氣罐/管道出口緊急時，可以快速切斷閥門。電磁閥用于控制閥門的開閉。廣泛用作氣體，氨氣或弱腐蝕性氣體儲罐的安全保護閥。 氣動緊急切斷閥由多彈簧氣動隔膜執行器或浮動活塞執行器和調節閥組成。電磁閥線圈可以接收泄漏儀器的信號并控制過程管道中的流體的切割，切換或切換。插入式閥門結構配有低熔點（熔化合金）插頭。在發生事故時，溫度升高并且壓力增加，并且壓力增加以快速關閉罐的入口和出口以確保罐系統的安全性。氣缸開啟壓力≥0.3-0.6Mpa，氣缸日工作壓力不低于0.4MPa，保證閥門正常運行。 常開氣動緊急切斷閥;具有優良的技術性能，低負載損耗和高可靠性，用于遠程氣源，使用氣源控制閥門關閉，在管道或儲罐發生事故時工作人員通過控制室快速接觸開關，并且電磁閥瞬間通電。源快速通過截止閥。 二，氣動 緊急切斷閥 - 性能規格： 規格（DN） | 公稱壓力（MPa） | 密封試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | 控制油缸或氣壓部分 | 閥瓣開啟高度（MM） | 使用介質 | 閥瓣開啟時最大油壓或氣壓（MPa） | 25 | 2.5 | 2.75 | -40℃ ~80℃ | 液化 石油氣、 液氨等 | 15 | 壓縮空氣 | 油3MPa，氣0.6MPa | 40 | 2.5 | 2.75 | 18 | 油3MPa，氣0.6MPa | 50 | 2.5 | 2.75 | 18 | 油3MPa，氣0.6MPa | 65 | 2.5 | 2.75 | 22 | 油3MPa，氣0.6MPa | 80 | 2.5 | 2.75 | 27 | 油3MPa，氣0.6MPa |
三，QDQ421F-25P-100不銹鋼氣動 緊急切斷閥工作原理和結構描述： 1.當閥門在沒有外部壓力的情況下運行時，閥瓣處于常閉狀態。當在油箱系統上使用時，緊急切斷閥與油泵或氣缸一起使用，閥門通過手油或氨氣的壓力打開。當使用道路或燃?xì)鈮毫r(shí)，閥門打開。當需要關閉閥門或遇到緊急情況時，可以釋放油壓或氨氣壓力，閥門將自動關閉。 2.當閥瓣關閉時，通過打開減壓閥或操作手輪或管道上的易熔塞在溫度升高時自行熔化來實現壓力。 3.閥門工作介質的流向應高低，普通截止閥的流向正好相反。 4.閥門法蘭的連接尺寸符合JB / T79.1-94“凸面整體鑄鋼法蘭”或HG20592-97尺寸標準。 |
