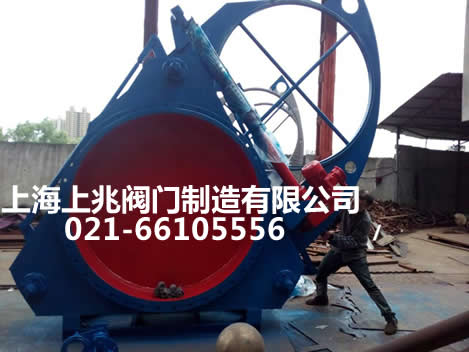

F343CX蝸輪扇形盲板閥工作原理： F343CX蝸輪扇形盲板閥也稱蝸輪扇形眼鏡閥，瓣閥，扇形閥，由左閥體，中閥體，右閥體，扇形盲板，螺母，不銹鋼補償器，兩個蝸輪傳動機構等組成，由三根螺桿連接，將三個閥體固定在基座上，形成剛性結構。中間閥體和右閥體由不銹鋼膨脹管連接。左，中閥體分別由兩根左右梯形螺紋的三根螺桿連接，三根螺桿同時向前或向后轉動。兩個閥體壓縮（或分離）。三個螺桿中的一個在螺桿的中部裝有盲板，盲板繞軸旋轉。以下兩個螺桿與盲板的定位塊安裝在同一位置。當盲板旋轉時，可以防止盲板漂移并且可以刮傷密封環。其中一個螺桿配有蝸輪傳動機構，以實現松動和夾緊。閥體的用途。 F343CX蝸輪扇形盲板閥以其優越的性能為冶金、化工、環保等行業的有毒、有害、易燃?xì)怏w管路實現自動化控制提供了一種安全、可靠的隔斷設備。本閥連接尺寸符合GB2555-81PN2.5標準；檢測方法符合GB/T13927-92標準。
蝸輪扇形盲板閥主要性能參數： 公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 | 密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 | 強度試驗壓力MPa | 0.40 | 0.225 | 0.15 | 0.075 | 適用溫度℃ | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | ＜120 | ＜250 | ＜300 | 適用介質 | 煤氣等有毒、有害、易燃?xì)怏w | 采用標準 | 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準 | 主要零部件材料 | 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠 |
|
